Лесни схеми и свързвания

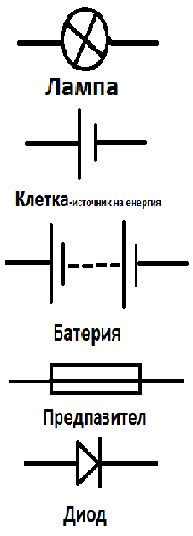

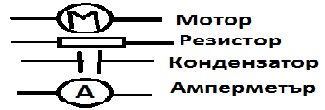

Най-използвани знаци.
Електрически схеми
Електрическите вериги се представят схематично
с електрически схеми (да не се бърка с електронна схема).
Това е графичното изобразяване на разположението на отделните елементи на веригата,
което улеснява изчислението на резултата (ток или напрежение) на изхода.
Видове електрически вериги
Веригите могат да бъдат активни и пасивни. Активните вериги съдържат активни електрически компоненти (имащи способност да увеличат мощността или амплитудата на сигнала), а пасивните съдържат само пасивни елементи, които само консумират или преобразуват енергия.
Има три типа на свързване на електрическите вериги:
- Последователни
- Паралелни
- Смесени (паралелни и последователни свързвания)
